Plně automatický stroj na navíjení tlumivek se společným režimem plochých drátů

Představení produktu

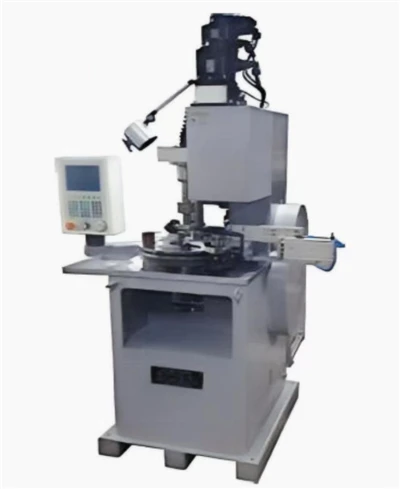

Vertikální navíjecí stroj KXY-380 3-Axis Camless CNC s plochým drátem je mistrovským dílem společnosti KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD s 19 lety hluboké kultivace v oblasti navíjecích zařízení. Na míru-vyrobeno pro proces navíjení plochého drátu využívá bezvačkový design + technologii nezávislého ovládání na servopohonu, čímž zcela eliminuje problematické body komplikovaného ladění a nedostatečné přesnosti tradičního vybavení.

Díky integraci špičkových{0}}japonských převodových dílů a servopohonu s vysokým-rozlišením zařízení realizuje mikronovou-úroveň řízení úhlu navíjení a přesnosti podávání drátu a dokáže stabilně zpracovávat ploché dráty s průřezem menším nebo rovným 50 mm² s neomezenou délkou podávání drátu. Je vhodný pro vertikální vinutí různých produktů, jako jsou cívky se vzduchovým jádrem, toroidní tlumivky a tlumivky se společným režimem, a je základním vybavením pro realizaci velkoobjemové a vysoce přesné výroby vinutí s plochým drátem-.

Hlavní výhody

1. Nezávislé ovládání serva pro snadné ladění a provoz

Přijetí přizpůsobenéhoservo nezávislý řídicí systéms bezvačkovou konstrukcí mechanické konstrukce opouští těžkopádný proces ladění vaček tradičních zařízení. Parametry změny modelu produktu lze nastavit rychle a dokonce i noví operátoři zvládnou operaci rychle, což výrazně snižuje náklady na umělý výcvik a dobu změny produkčního modelu a přizpůsobuje se flexibilním výrobním potřebám více-různých a malých-sérií.

2. Importované základní komponenty pro duální záruku přesnosti a stability

Vybaveno sJaponské lineární vodicí lišty THK + japonská ložiska NSKeliminuje provozní odchylky od přenosové linky a efektivně zajišťuje celkovou přesnost pohybu a dlouhodobou{0}}stabilitu provozu obráběcího stroje;

Přijetí aservomotor s-vysokým rozlišeníms přesným ovládáním torzního úhlu dosahuje přesnost nastavení osy zvlnění 0,01 stupně a přesnost nastavení osy zdvihu dosahuje 0,1 stupně, konzistence navíjení je mnohem lepší než u konvenčního průmyslového zařízení.

3. Přesná struktura podávání drátu pro další zdokonalenou přesnost navíjení

Podavač drátu je integrálně vyroben z litiny, zpracované vysoko-teplotním žíháním + přirozeným stárnutím, aby se zcela eliminovalo namáhání materiálu. V kombinaci svysoce přesné{0}}zeměná zařízenízajišťuje přesnost podávání drátu ze zdroje a zabraňuje odsazení a zaseknutí plochých drátů během procesu podávání;

Nezávisle vyvinuté vysoce{0}}přesné vřeteno, které výrazně snižuje chybu házení, může splnit požadavky na přesnost velkého vnitřního průměru různých cívek se vzduchovým jádrem a je vhodné pro standardy zpracování vysokonapěťových a vysokofrekvenčních magnetických součástek.

4. Racionální navrhování konstrukcí pro průmyslovou výrobu

Vertikální struktura vinutí se hodí k uspořádání průmyslových výrobních linek. Zařízení pokrývá malou plochu (1200*1250 mm) s celkovou hmotností asi 350 kg, což usnadňuje plánování výrobní linky a přemisťování zařízení. Třífázové vstupní napětí 220 V je kompatibilní se standardy průmyslového napájení většiny zemí na světě a celkový výkon je pouze 5 kW, což šetří energii a snižuje spotřebu a snižuje výrobní a provozní náklady.

Rozsah aplikace

Použitelné produkty: Ploché drátěné toroidní induktory, tlumivky se společným režimem, cívky se vzduchovým jádrem, vinutí transformátoru, vinutí reaktoru a další magnetické součásti;

Použitelná odvětví: Nová elektronika energetických vozidel, zařízení pro skladování energie, výkonová elektronika, spotřební elektronika, průmyslové řízení, elektrické spotřebiče vysokého a nízkého napětí atd.;

Podpora kompatibility: Může tvořit plně automatickou výrobní linku pro zpracování plochého drátu se stroji na rovnání plochého drátu, tvářecími stroji, svařovacími stroji a dalším vybavením pro realizaci celé automatizace procesu od zpracování drátu až po navíjení.

Kontaktujte nás

Poskytujeme-jednotlivé služby, jako je testování prototypů zařízení, návrh technického schématu,-instalace na místě a uvedení do provozu a provozní školení. Vítejte, abyste zavolali na konzultaci nebo navštivte naši továrnu pro kontrolu!
