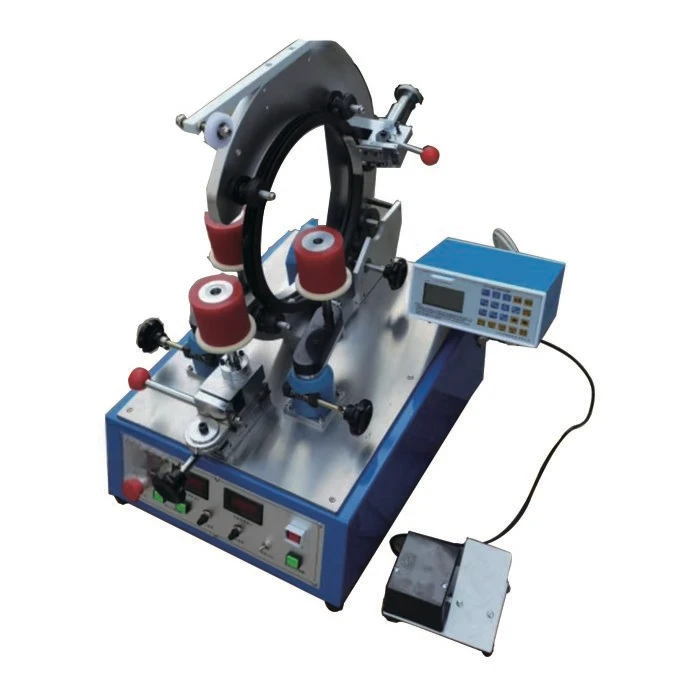

KXL-077 Toroidní digitální transformátorový navíjecí stroj

Specifikace: Tabulka hlavních technických parametrů: (Jednotka: mm)

Model vybavení	KXL-077
Režim navíjení	Typ ozubeného kola
Nakonec doplňte vnější průměr	80-250
Minimální hotový vnitřní průměr	40
Maximální výška dokončení	150
Vhodný rozsah průměru vinutí	0.8-2.8
Průměr drátěného úložného kroužku	1070
Šířka zásobníku	Standardní 8-20 mm: 12 mm
Maximální rychlost	230 ot./min
Provozní napětí	220V/50HZ
Celkový rozměr	650500750mm
Hmotnost	130 kg

Vlastnosti

1. Toroid Digital Transformer Winding Machine jsou pokročilé, pevně postavené pracanty schopné navíjet lehký i těžký drát bez poškození izolace.

2. Jedna sada standardního automatického navíjení toroidní cívky zahrnuje pouze jeden navíjecí člun PCS, jiné velikosti navíjecích člunů jsou volitelné.

3. Převodovka s otevřenou mezerou a zásobník se sklopnou mezerou toroidního digitálního transformátorového navíjecího stroje usnadňují výměnu jádra a maximalizují výkon.

4. Přesná vzdálenost mezi dráty a páskou díky nastavitelnosti.

5. Toroid Digital Transformer Winding Machine dokáže snadno vyměnitelné zásobníky zajistit maximální flexibilitu.

6. Extrémně výkonné, bezúdržbové AC motory pro hlavní pohon a rotaci jádra.

Výhody

1. Kompletní sortiment výrobků, velký rozsah průměrů drátu, Víceúčelové.

2. Dobrá kompatibilita, díly jsou zaměnitelné.

3. Vysoká stabilita, záruka kvality dílů.

4. Vysoká efektivita výroby, žádné lámání drátu při vysokorychlostním navíjení.

5. Snadné ovládání, vysoká schopnost učení.

Aplikace

Toroidní digitální transformátorový navíjecí stroj KXL-077-vybavený pokročilou digitální řídicí technologií vyniká jako ideální řešení pro zpracování široké škály toroidních součástí. Je speciálně navržen tak, aby zvládl přesné potřeby navíjení:

Toroidní induktory

Toroidní transformátory

Toroidní transformátory proudu

Toroidní cívky

Toroidní tlumivky

Výkonové induktory

Induktory UPS

Induktory konvertoru

Těžká toroidní jádra

Jeho digitální řídicí systém zajišťuje konzistentní přesnost, stabilní provoz a přizpůsobivost jak standardním, tak{0}}zátěžovým toroidním dílům, díky čemuž je KXL-077 dokonale v souladu s různorodými výrobními požadavky na výrobu toroidních součástí.

Praktická aplikace

Školení pro zákazníky týkající se provozu toroidního digitálního transformátorového navíjecího stroje KXL-077

1. Všichni naši servisní technici s 10 lety zkušeností prošli speciálním technickým školením-včetně specializovaných odborných znalostí v navíjecím stroji pro digitální toroidní transformátor KXL-077, což jim umožňuje efektivně řešit různé problémy s poruchami, které jsou specifické pro toto digitální toroidní navíjecí zařízení.

2. Poskytujeme podrobné pokyny pro přesný provoz a údržbu toroidního digitálního transformátorového navíjecího stroje KXL-077 a zároveň nabízíme bezplatnou konzultaci o technologiích procesu výroby elektronických produktů souvisejících s výrobou toroidních transformátorů a aplikacemi digitálního navíjení.

3. Abychom zajistili, že navíječka digitálního transformátoru KXL-077 bude fungovat normálně, provádíme komplexní školení o funkcích digitálního ovládání, provozních postupech, použití a údržbě prostřednictvím anglických příruček, instruktážních videí pro konkrétní modely a specializovaných online pokynů přizpůsobených tomuto zařízení.

Obal

Obalový materiál: Karton/dřevěné pouzdro s pěnou uvnitř.

1. Obecné balení (papírový karton nebo plastový sáček): U malých součástí pro navíjení toroidního transformátoru je zabalte do formuláře a zabalte papír, aby bylo zaručeno, že se během přepravy neporuší.

2. Balení dřevěného pouzdra: Pro větší toroidní navíjecí stroj máme speciálního zkušeného truhláře, který by vyrobil správné dřevěné pouzdro s přesnou tloušťkou, hustotou, délkou. Šipka nahoru ↑ vyznačená na vnějším dřevěném pouzdře. Do dřevěného pouzdra by se vložil nárazníkový materiál, aby se zabránilo prasknutí a nárazu.

Níže je uveden název všech uvedených doplňků pro stroj a konstrukční schéma.

(Poznámka: Různé stroje mají různé vybavené části)

Továrna

Společnost KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD byla založena v roce 2007. se etablovala jako-známý výrobce specializující se na-vysokovýkonné navíjecí stroje spolu s přidruženým výrobním vybavením a technickými znalostmi. Klíčovou nabídkou v jeho pokročilé produktové řadě je KXL-077 Toroid Digital Transformer Winding Machine-špičkové-nejmodernější digitální řešení navržené pro přesné digitální řízení procesů toroidního navíjení, které ztělesňuje závazek společnosti k inovacím ve výrobě toroidních transformátorů.

Kromě dodávání specializovaného vybavení, jako je toroidní digitální transformátorový navíjecí stroj KXL-077, KIOXIA LIGHT RING poskytuje vysoce nákladově-efektivní komplexní výrobní řešení. Tato řešení splňují výrobní potřeby různých vinutých součástí, včetně transformátorů, tlumivek a dalších, a zajišťují spolehlivou podporu pro efektivní a vysoce kvalitní zpracování v různých aplikacích vinutí.
