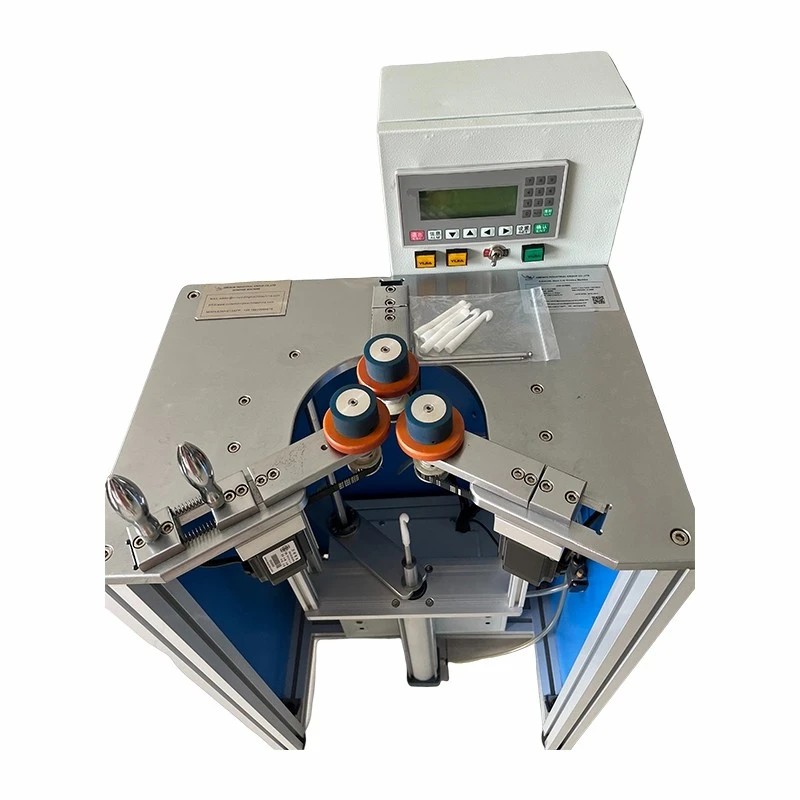

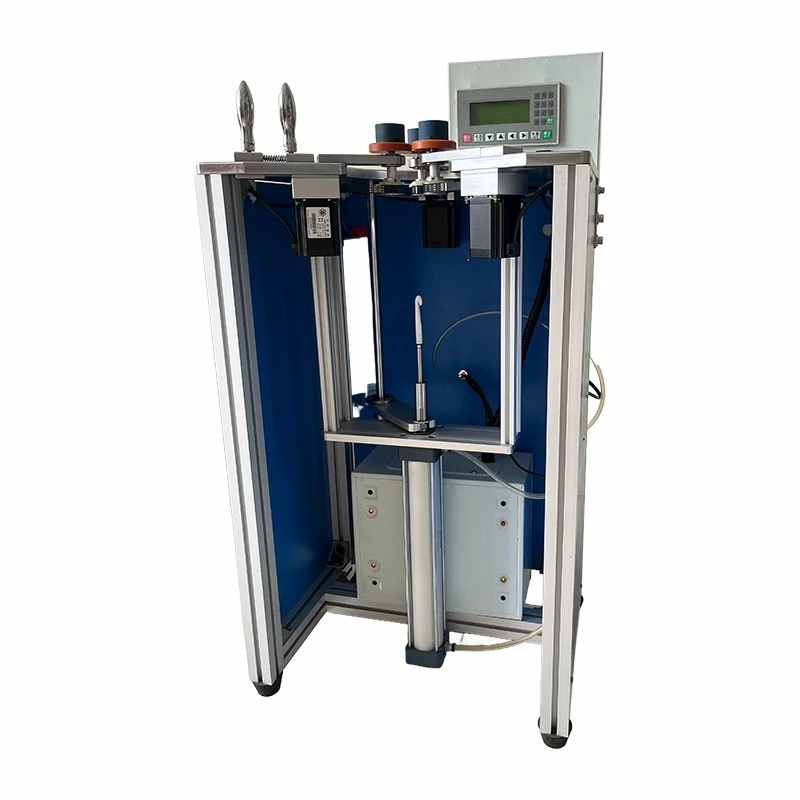

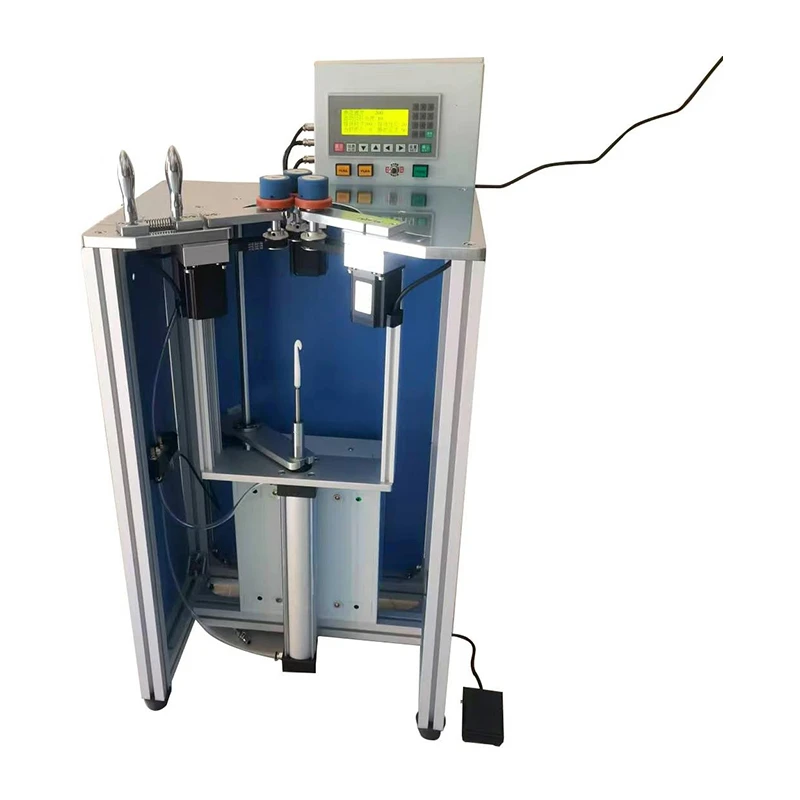

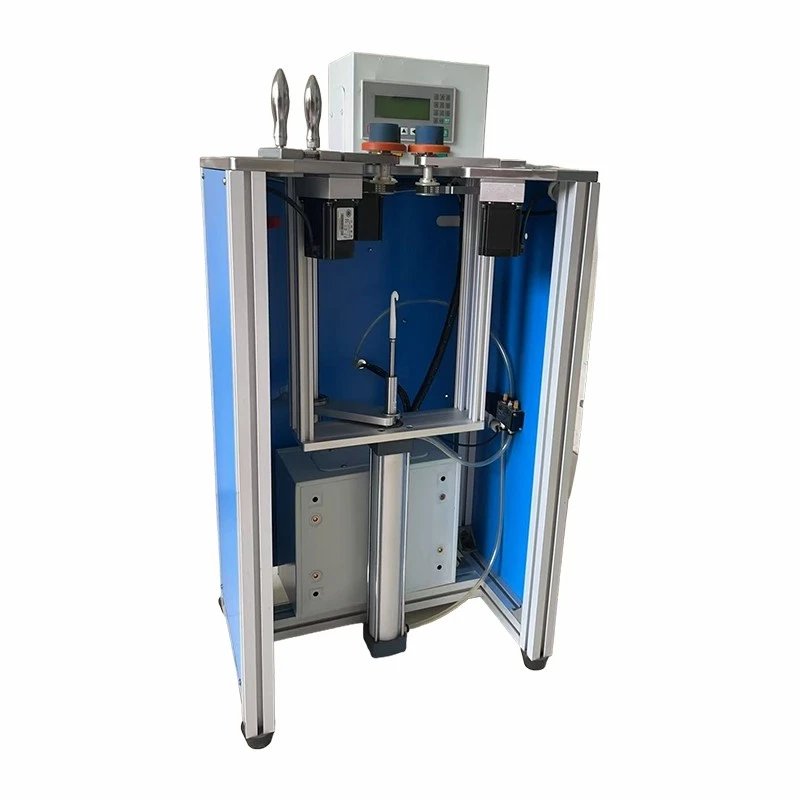

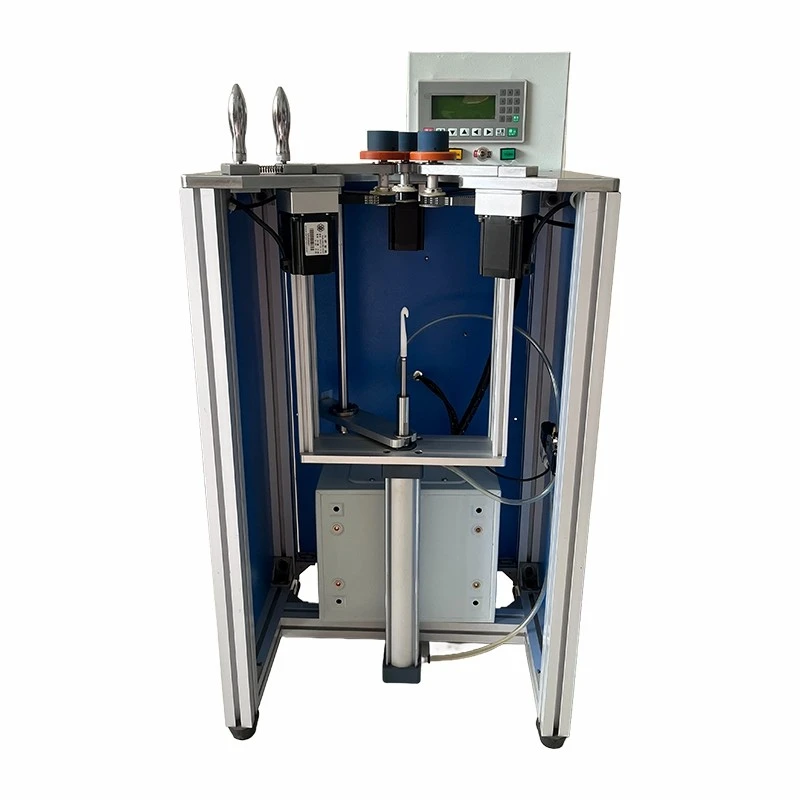

KX-9200C Hákový toroidní navíjecí stroj
Specifikace
|
Velikost drátu: |
0,15-3,0 mm |
|
Hotové ID: |
8 mm |
|
Hotový OD |
90 mm |
|
Minimální vnější průměr: |
20 mm |
|
Dokončená výška: |
60 mm |
|
Spotřeba energie: |
200W |
|
Rozmetací motor: |
DC,5V krokový motor *3 |
|
Rozsah tlaku: |
0,5~0,7Mpa |
|
Moc: |
220V, 50/60Hz |
|
Čistá hmotnost: |
45 kg |
|
Rozměry: |
Rozměry 98*72*52 cm |
Vlastnosti
Transformátorový navíjecí stroj s háčkem má 4 standardní velikosti háčků s dostupnými specialitami.
Vzduchový provoz se vzduchovým kompresorem pro navíjecí stroj s hákovým transformátorem.
Navíjecí stroj s hákovým transformátorem (také známý jako tahové navíjení) je užitečná technika pro výrobu toroidních produktů, kde je vnitřní průměr (ID) toroidu příliš malý na to, aby jím prošel konvenční člun nebo zásobník.
Programovatelný směr vinutí, rozsah vinutí (otočky nebo úhel) a úhel vinutí segmentu.
Přesná vzdálenost vodičů pomocí programovatelného ovladače.
Před-délka drátu je tažena středem toroidního jádra pomocí háku poháněného pneumatickým válcem, přičemž délka zdvihu je nastavitelná pomocí magnetických snímačů.
Výhody
Účinnost navíjecího stroje s hákovým transformátorem je vysoká. Účinnost navíjení lze výrazně zlepšit vhodným nastavením brzdy, aby odpovídala odpovídající rychlosti.
Všechny části křížení drátu mohou zajistit, že drát nebude poškozen.
Vysoká univerzálnost dílů a snadná údržba.
Kompletní odrůdy, křížová doména se širokým průměrem drátu, lze použít v jednom stroji Výměnná linka je dobrá. Různé typy opotřebitelných dílů mohou být zaměnitelné
Aplikace
Toroidní navíjecí stroj je nejvhodnější pro toroidní induktor, toroidní transformátory, toroidní transformátory proudu, toroidní cívku, toroidní tlumivku, výkonové induktory, induktor UPS, induktor konvertoru a těžké toroidní jádro atd.
Praktická aplikace
Školení zákazníka k obsluze navíjecího stroje:
1. Všichni servisní technici s 10letou praxí prošli speciálním technologickým školením, které si poradí s různými poruchami.
2. Naveďte uživatele k přesnému používání a údržbě hákového transformátorového navíjecího stroje.
Poskytněte bezplatné konzultace o technologii výrobního procesu elektronických produktů.
3. Abychom zaručili, že se stroj normálně používá, měli bychom školení o tom, jak obsluhovat, používat a udržovat náš produkt, pomocí anglického manuálu, videa a online průvodce.
Obal
Obalový materiál: Karton/dřevěné pouzdro s pěnou uvnitř.
1. Obecné balení (papírový karton nebo plastový sáček): U malých vybavených dílů pro digitální CNC stroj na navíjení drátu zabalte jej do formuláře a zabalte papír, abyste zaručili neporušenost během přepravy.
2. Balení dřevěného pouzdra: Pro větší digitální CNC stroj na navíjení drátu máme speciálního zkušeného truhláře, který by vyrobil správné dřevěné pouzdro s přesnou tloušťkou, hustotou, délkou. Šipka nahoru ↑ vyznačená na vnějším dřevěném pouzdře. Do dřevěného pouzdra by se vložil nárazníkový materiál, aby se zabránilo prasknutí a nárazu.
Volitelné příslušenství
|
ŽÁDNÝ. |
Položka/Specifikace |
Množství |
Jednotka |
|
1 |
Ovladač |
1 |
Kus |
|
2 |
Navíjecí motor |
1 |
Kus |
|
3 |
Rozmetací motor |
1 |
Kus |
|
4 |
Optický vláknový senzor |
1 |
Kus |
|
5 |
Člun B2-2,0 palce |
1 |
Kus |
|
6 |
4palcový a 6palcový člun (základ na modelu stroje) |
1 |
Kus |
|
7 |
Vodicí kolo kyvadlové dopravy |
1 |
Kus |
|
8 |
Upínací hlava |
1 |
Kus |
|
9 |
Zelený kulatý pásek (lze poslat jeden zdarma v oranžovém) |
1 |
M |
|
10 |
Řemen ve tvaru ozubeného kola |
1 |
Pás |
Oblast trhu
Úzce spolupracujeme s partnery z jihovýchodní Asie, Evropy, Ameriky, Jižní Ameriky, Austrálie a Nového Zélandu, abychom zajistili místní prodej, podporu a servisní asistenci pro stroje na navíjení cívek.
Továrna
KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD.
Společnost KioXia Light Ring Equipment Group Co., Ltd., která byla založena v roce 2007, je dobře-známou společností vyrábějící navíjecí stroje s vynikajícím výkonem spolu s přidruženou výrobou a technologií. KIOXIA LIGHT RING poskytuje vysoce nákladově efektivní výrobní řešení pro výrobu vinutých součástí všech typů, jako jsou transformátory, tlumivky atd.
