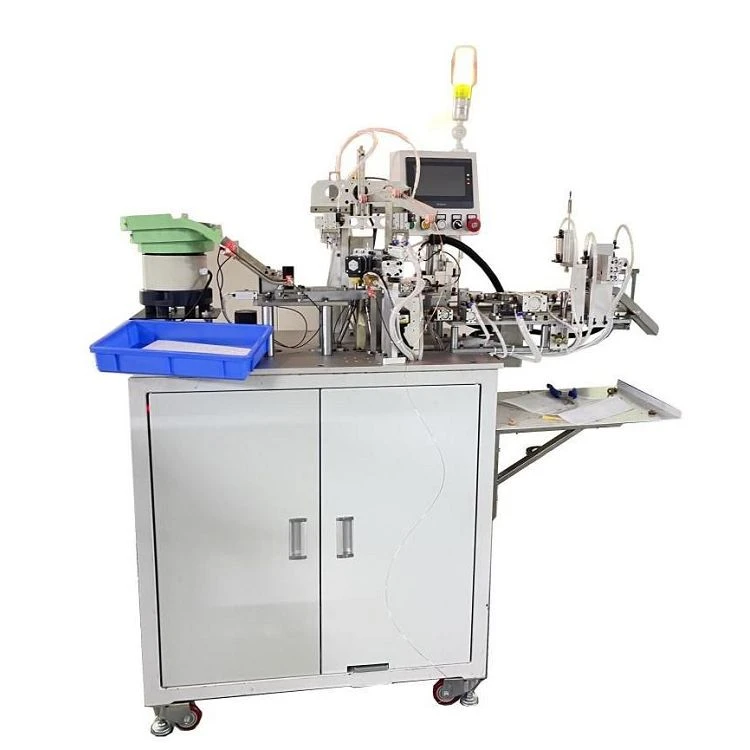

KX-AM-080 Plně automatický jednopolohový toroidní CMC hákový stroj
Specifikace
|
Model zařízení |
KX-AM-080 Plně automatický jednopolohový toroidní hákový stroj |
|
Minimální a maximální zpracovatelské rozměry magnetického jádra |
Vnitřní průměr: minimálně 4 mm Maximální vnější průměr: 25 mm |
|
Maximální rychlost vřetena |
3000 ot./min |
|
AC servomotor |
Navíjecí vřeteno: 400W |
|
Zapojení motoru/motor nakládání a vykládání |
57 kroků/42 kroků |
|
Úhel uspořádání drátu |
360 stupňů na kruh, jednotka nastavení je 0,1 stupně |
|
Přesnost zastavení osy |
plus minus 1 stupeň |
|
Použitelné specifikace magnetického jádra |
Maximální vnější průměr: 25; Minimální vnitřní průměr: 2; Maximální tloušťka: 12 |
|
Použitelný průměr drátu |
0,25 mm-1,5 mm |
|
Uspořádání drátu |
Přední a zadní uspořádání (může automaticky vytáhnout konce drátů) |
|
Velikost pohybu osy |
XB: 150 mm / YB: 120 stupňů ZB/30 mm |
|
Rychlost pohybu osy |
300 mm/sec |
|
Způsob ovládání |
CNC 5osá řídicí deska (nezávislý výzkum a vývoj) |
|
Způsob uložení |
RAM+FLASH úložiště, nedochází ke ztrátě dat |
|
Napětí |
Jednofázový třívodičový systém |
|
220V, 50HZ |
|
|
Spotřebujte elektřinu |
1,0 kW |
| Tlak stlačeného vzduchu | 0,5-0,8MPa |
| Velikost zařízení | 1500 mm (D) × 800 mm (Š) × 1500 mm (V) |
| Hmotnost zařízení | 200 kg |
Stroj KX-AM-080 je hi-tech-automatický nakládací a vykládací navíjecí a pájecí stroj, dialogová obrazovka člověk-stroj a nos a upevnění flexibilního náhradního systému kombinovaného se strojem, přesným příslušenstvím a nezávisle vyvinutým PLC systémem, výkonnou hlavou servomotoru, přesným železným jádrem servomotoru.
Uživatel může stroj používat jednoduchým nastavením provozního technika. KX-AM-080 je vhodný pro speciální specifikace jednovodičového a dvouvodičového vinutí, přesné navíjení, bezúdržbový, jednoduchá oprava.
Toto zařízení je použitelné pro všechny druhy výroby prstencových cívek, hlavní součásti zařízení jsou vyvinuty a vyráběny společností, jsou sestaveny vlastními silami, aby byla zajištěna vynikající kvalita a vlastnosti zpracování, nejlepší záruka kvality výroby a silný reklamní efekt pro zákazníky, zlepšení vaší konkurenceschopnosti na domácím i mezinárodním trhu.
Vlastnosti
1. Klíčové části stroje jsou dováženy z Tchaj-wanu nebo Japonska, se silnou spolehlivostí a vysokou odolností, což výrazně zvyšuje životnost zařízení;
2. Nový design vzhledu, jednoduchá a spolehlivá struktura, jednoduchá obsluha a pohodlná údržba;
3. Zařízení využívá vlastní -vyvinutou CNC-desku pro řízení pohybu s vysokou rychlostí, dotykovou obrazovku s parametry pro ladění dialogu člověka-stroje a snadno--srozumitelné čínské a anglické displeje;
4. Zařízení disponuje funkcemi automatického zavěšení nitě, automatického řezání nitě, automatického alarmu a vypnutí při odpojení a jedna osoba se může postarat o více než 8 kusů zařízení;
5. Standardizovaný design zařízení je dodáván s vestavěnými -zásuvnými{1}} moduly rozšíření a má sekundární vývojové funkční moduly;
6. 6. Uspořádání kabeláže zařízení má vysokou přesnost, displej ovládacího rozhraní člověk-stroj, čínská a anglická rozložení lze mezi sebou přepínat, lze uložit 10 sad programů, počítač může uložit neomezeně, 20 vláken a 200 řádků programovatelných programů, zobrazení provozních parametrů v reálném{5}}čase, jako je ukládání/navíjení, rychlost a počet otáček, program může nastavit výstup, počet otáček, počet otáček a program zpomalení, aby se zabránilo zlomení nárazem, počet otáček je přesný a měděný drát je ušetřen. Lze jej dokončit automaticky: husté vinutí, řídké vinutí, vinutí vpřed a vzad, segmentované vinutí, více-vodičové paralelní vinutí a další metody vinutí, vhodné pro navíjení různých konvenčních a speciálních -tvarovaných cívek v průmyslu indukčních cívek, odporových cívek a transformátorových cívek.
Obal
Obalový materiál: Karton/dřevěné pouzdro s pěnou uvnitř.
1. Obecný balíček (papírový karton nebo plastový sáček): U malých vybavených dílů pro digitální CNC stroj na navíjení drátu zabalte jej do formuláře a zabalte papír, abyste zaručili neporušenost během přepravy.
2. Balení dřevěného pouzdra: Pro větší digitální CNC stroj na navíjení drátu máme speciálního zkušeného tesaře, který by vyrobil správné dřevěné pouzdro s přesnou tloušťkou, hustotou, délkou. Šipka nahoru ↑ vyznačená na vnějším dřevěném pouzdře. Do dřevěného pouzdra by se vložil nárazníkový materiál, aby se zabránilo prasknutí a nárazu.
Továrna
Společnost KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD byla založena v roce 2007. se etablovala jako-známý výrobce specializující se na-vysokovýkonné navíjecí stroje spolu s přidruženým výrobním vybavením a technickými znalostmi. Jedinečnou nabídkou ve své pokročilé produktové řadě je KX-AM{8}}080 Fully Automatic Single Station Toroidal CMC Hook Machine-přesně navržené řešení navržené pro automatizované navíjení toroidních cívek pomocí technologie háku CMC, které rozšiřuje možnosti společnosti ve výrobě specializovaných toroidních součástí.
Kromě poskytování specializovaného vybavení, jako je plně automatický automatický jednopolohový toroidní CMC hákový stroj KX-AM-080, poskytuje KIOXIA LIGHT RING vysoce nákladově-efektivní komplexní výrobní řešení. Tato řešení uspokojují výrobní potřeby různých vinutých součástí, včetně transformátorů, tlumivek a toroidních cívek, a zajišťují spolehlivou podporu pro efektivní a vysoce kvalitní zpracování v různých aplikacích výroby elektronických součástek.
