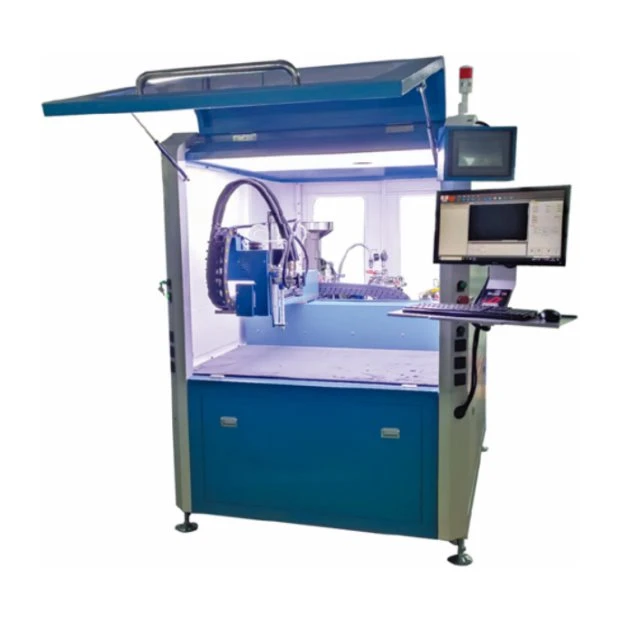

Plně Qutomatic Epoxidová pryskyřice zalévací stroj Visial Encapsulation

KX-901M Vizuální plnicí stroj na lepidlo

AB lepidlo je ve výbavě skladováno samostatně. Lepidlo musí být předběžně upraveno v rané fázi použití, aby vyhovovalo procesu klížení. Lze jej provádět v sudu s lepidlem AB. Je vyrobena z nerezové oceli a má objem 10 l/25 l/40 l/60 l.

1. Vakuové odsávání

Hadička na čerpání lepidla se vloží do kbelíku s příchozím materiálem, AB lepidlo se automaticky nasaje do kbelíku s AB lepidlem podtlakem a poté, co skladování lepidla v kbelíku s AB lepidlem dosáhne horní hranice nastavené snímačem hladiny kapaliny, se automaticky uzavřou příslušné ventily, aby se zastavilo čerpání lepidla.

2. Vakuové odpěňování

Vzduchové bubliny vzniklé při tomto procesu absorpce lepidla a míchání jsou odstraněny, rozpuštění vzduchu v lepidle je sníženo a lze nastavit stupeň vakua a dobu vakuování.

3. Zahřívání pryžového válce AB a pryžové hadice AB na stálou-teplotu

U lepidla citlivého na teplotu se jeho viskozita mění se změnou teploty. Hadice AB se zahřívá na konstantní teplotu, což může udržovat stálou viskozitu lepidla.

4. Míchání v gumovém sudu

Pokud se lepidlo nechá stát po dlouhou dobu, dojde k delaminaci. Po zahřátí lepidla se viskozita sníží, plnivo v lepidle se vysráží a válec lepidla lze míchat, aby bylo složení lepidla konzistentní. Barel lepidla AB je vyhříván topnou deskou stěny sudu, míchání může způsobit rovnoměrnější teplotu lepidla v sudu a rychlost míchání lze upravit podle potřeb místa.

5. Spínač snímání hladiny kapaliny.

Horní spínač snímání hladiny kapaliny: když hladina kapaliny lepidla dosáhne horního spínače snímání hladiny kapaliny během ručního podávání nebo automatického čerpání lepidla, horní spínač snímání hladiny kapaliny spustí alarm a uzavře příslušné ventily.

Spínač pro snímání spodní hladiny kapaliny ve výrobním procesu, když hladina kapaliny lepidla dosáhne spodního spínače pro snímání hladiny kapaliny, alarm a proveďte odpovídající opatření.

6. Filtrace

Filtr na dně sudu zabraňuje případným nečistotám v sudu zastavit potrubí a tělo čerpadla

1. Dávkovací čerpadlo (dvojité-pístové čerpadlo)

Za účelem snížení nákladů nebo dosažení fyzikálních vlastností se do lepidla přidávají plniva, čerpadlo na lepidlo je nejdůležitější součástí celého stroje jako hlavní část stroje na nalévání lepidla, takže je použito pístové čerpadlo odolnější proti opotřebení, které dodává lepidlo do stroje, díly pístového čerpadla tvořící těsnící objem jsou válcový píst a pracovní otvor pístu lze měnit pouze změnou zdvihu pístu a pístu čerpadlo je odolnější proti opotřebení-než zubové čerpadlo, výstup lepidla je přesnější, životnost stroje je delší jako nový režim dodávky lepidla, doba aktualizace je dlouhá.

1.1 kvantitativní válcový dávkovací systém, s vysokou přesností dávkování (± 2 %), vhodný pro dávkování dvou-složkových materiálů se střední a nízkou viskozitou;

1.2. Dovážené pohonné zařízení dále zlepšuje vyrovnání těsnění a přesnost dodávky lepidla a během provozu nedochází k úniku;

1.Grafitové těsnící součásti a nebudou korodovat, aby byla zajištěna delší životnost čerpadla;

1.4. Vybaveno velkým konstantním vysokotlakým přesným dvojitým-ventilem pro tekuté lepidlo, více režimy těsnění a funkcí sání, vhodné pro čištění ventilu lepidla a přesné dávkování lepidla;

1.5. Pokročilé ovládání systému, které dokáže přesně naprogramovat dávkování lepidla a před-uložit různé programy nalévání lepidla;

1.6. Modul řídicího systému s vestavěnou -vlastní{2}}diagnostickou funkcí může realizovat rychlou detekci chyb;

1.7 Výběrem a kombinací různých dávkovacích válců lze realizovat požadavek na variabilní poměr;

1 :1~10 :1

1.Dvouválcové plunžrové čerpadlo je patentovaný produkt společnosti Daheng, který má svou strukturou velmi dobrý výkon pro vysoké plnění a vysokou hustotu lepidla;

1.9 Velikost tělesa čerpadla musí být přizpůsobena požadavkům na průtok a aplikačním požadavkům jednotlivých produktů.

2. Gumová hadice

Nakonfigurováním potrubí pro cirkulaci lepidla cirkuluje lepidlo v barelu lepidla, tělese čerpadla a potrubí, aby se zabránilo vysrážení lepidla v tělese čerpadla potrubí a zabránilo se potrubí Duplug.

2.1. Silná houževnatost, není snadné ji zlomit, žádné stárnutí, žádné štěpení, žádná změna barvy po dlouhodobém- používání;

2.2. Teflon má stabilní chemické vlastnosti, odolnost proti korozi, odolnost proti vysokým a nízkým teplotám, vysokou izolaci a zpomalení hoření;

2.3. Žádná přilnavost, jakýkoli prach lze jednoduše odstranit, uvolňovací účinek je dobrý, koeficient odolnosti proti opotřebení je pouze 0,05;

2.4. Délku hadice lze upravit dle potřeb zákazníka.

1. Hybridní systém (dynamický hybrid)

1.1. Dynamický míchací motor pohání míchací tyč, aby se otáčela vysokou rychlostí (2000RPM), takže AB lepidlo je plně promícháno, s detekcí míchání motoru a funkcemi alarmu;

1.2. Detekce toku: zjistěte tok lepidla B a kdykoli pozorujte únik lepidla B;

1.3 Oddělený ventil lepidla AB snižuje náklady na údržbu v pozdějším období (protože lepidlo obsahuje vysoký obsah plniva, obecně je ventil lepidla opotřebovaný než ventil lepidla B. Pokud je poškozen, je třeba vyměnit pouze ventil lepidla A. Ve srovnání s integrovaným dvojitým-ventilem pro kapalinu jsou náklady na výměnu nižší.)

1.4. Dutiny pohyblivých částí tělesa ventilu a hlavy ventilu musí být utěsněny mazivem. Mazivo se musí pravidelně vstřikovat, aby se vypustilo lepidlo naplněné uvnitř, aby se zabránilo reakci lepidla na částice a opotřebení těsnění.



2. Funkce proti vytvrzení-

Automatické dávkování lepidla lze nastavit podle reakční doby lepidla při krátkodobém zastavení stroje. Dobu dávkování lepidla a množství nanášeného lepidla lze nastavit tak, aby se zabránilo ztuhnutí lepidla v míchací trubici po smíchání.



3. Automatické čištění

Dlouhodobé odstavení může automaticky vyčistit kontaktní část namíchaného lepidla bez ruční demontáže, aby se zabránilo ztuhnutí lepidla a zablokování potrubí. Režim dvojitého čištění může zabránit tomu, aby lepidlo ucpalo potrubí.

1. Konzolová konstrukce je vhodná pro zaměstnance, aby mohli přijímat a umisťovat produkty.

2. Vysoce{0}}kvalitní náhradní díly jsou vybírány tak, aby byla zajištěna jejich přesnost a stabilita. Ovládání dotykového displeje, plné čínské rozhraní, ovládání/zobrazení/záznam různých nastavení parametrů, bod, čára, oblouk, kruh nebo různé nepravidelné grafické nalévání lepidla, program nalévání lepidla lze učit a upravovat nebo importovat pomocí CAD, programátor dotykové obrazovky podporuje celý sloupec, grafické procházení, úpravy skupin a další funkce.

3. Vizuální systém

Automatická detekce polohy výdeje pomocí strojového vidění je rozdělena především do tří částí: pořízení obrazu, zpracování obrazu a extrakce a výstup souřadnic polohy. Po správném upnutí konkrétního čipu kamera shromažďuje obraz v blocích podle rozdělení výdejní plochy a ukládá nasbíraný obraz do paměti. Když je pořízen úplný obraz čipu, získaný obraz je zpracován tak, aby odpovídal geometrickým charakteristikám obrysu dávkovací oblasti. A nakonec extrahování souřadnicové hodnoty středu bodu lepidla podle charakteristik polohy středu bodu lepidla a obrysu oblasti dávkování lepidla a přenáší se do elektromechanického pohonu, aby poháněl pohybovou platformu, aby se přesunula do správné polohy dávkování.

Odsazení dávkovací jehly ve směru XY je vypočítáno pomocí identifikace polohovacího referenčního bodu a mobilní platforma je automaticky řízena tak, aby se pohybovala obráceně o odpovídající velikost pohybu, aby se opravila naměřená dávkovací poloha a realizovalo se přesné automatické polohování.

1. Množství lepidla je řízeno otáčkami motoru pro dosažení požadovaného množství lepidla, které lze libovolně upravit v rozsahu rychlosti lepidla;

2. Nastavitelné synchronní nastavení lepidla, takže lepidlo vytéká z ventilu lepidla současně, aby se dosáhlo lepšího mísícího účinku;

3. Může nastavit funkci jednoho lepidla a kontinuálního lepidla, aby vyhovovala potřebám různých procesů;

4. Komunikační rozhraní PLC je vyhrazeno pro usnadnění spojení s externím zařízením;

5. Bezpečnostní blokovací mechanismus dotykové obrazovky, který zabraňuje nesprávné obsluze zaměstnanců

Obalový materiál: Karton/dřevěné pouzdro s pěnou uvnitř.



1. Obecné balení (papírový karton nebo plastový sáček): U malých součástí pro navíjení toroidního transformátoru je zabalte do formuláře a zabalte papír, aby bylo zaručeno neporušenost během přepravy.



2. Balení dřevěného pouzdra: Pro větší toroidní navíjecí stroj máme speciálního zkušeného truhláře, který by vyrobil správné dřevěné pouzdro s přesnou tloušťkou, hustotou, délkou. Šipka nahoru ↑ vyznačená na vnějším dřevěném pouzdře. Do dřevěného pouzdra by se vložil nárazníkový materiál, aby se zabránilo prasknutí a nárazu.

Níže je uveden název všech uvedených doplňků pro stroj a konstrukční schéma.

(Poznámka: Různé stroje mají různé vybavené části)
